Grelec z ventilatorjem

Enota ventilatorskega izmenjevalnika (FCU) je naprava za izmenjavo toplote, sestavljena iz tuljave izmenjevalnika toplote in ventilatorja s prisilnim zračenjem. Ventilatorski konvektorji krožijo vročo ali hladno vodo skozi tokokroge, vgrajene v tuljave, in premikajo zrak v prostoru za ogrevanje ali hlajenje zraka za kondicioniranje prostora. Poskrbljeno za toplo oz
hladna voda skozi Hofmannovo toplotno črpalko bi krožila v tuljavi, da bi s prenosom toplote odvzela ali dodala toploto zraku.

Nadzor hitrosti motorja ventilatorja v ventilatorski tuljavi se učinkovito uporablja za nadzor želene toplotne in hladilne moči enote. Hofmann ponuja široko paleto ventilatorskih konvektorjev v različnih stilih z motorji na enosmerni tok.

Kategorije: , , Oznaka:

Opis

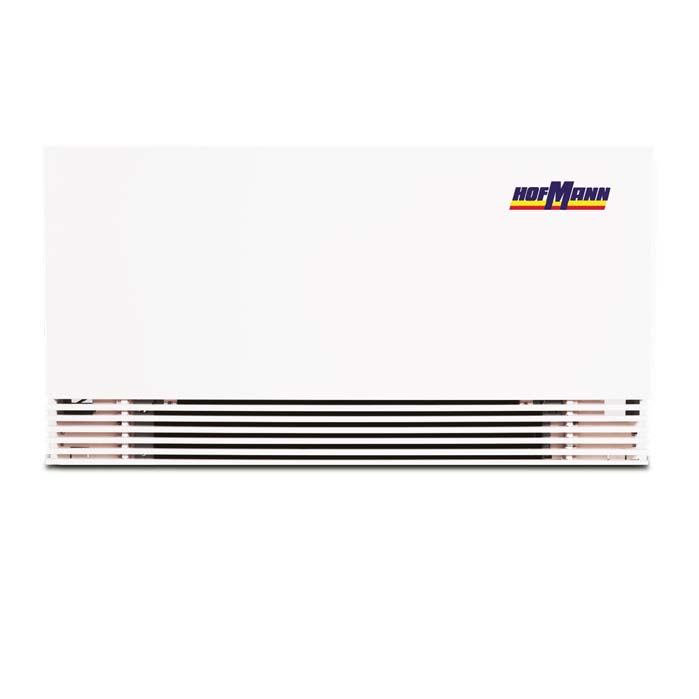

Hofmann Grelec z ventilatorjem

Tehnički podaci

Hofmann Grelec z ventilatorjem
Model J.M. BM150 BM350 BM450 BM550
(a) Skupna hladilna zmogljivost kW 0.75 1.50 2.20 3.10
Občutljiva hladilna zmogljivost kW 0.61 1.25 1.90 2.60
Pretok vode l / h 142 302 453 573
Padec vodnega tlaka kPa 7.00 9.00 22.00 28.00
(b) Zmogljivost ogrevanja kW 0,99 2,00 2.80 4.20
Vodni tok l / h 142 302 453 573
Padec vodnega tlaka kPa 6.50 7.00 18.50 24.50
(c) Zmogljivost ogrevanja kW 1,55 3.10 4.60 6.30
Vodni tok l / h 162 343 471 600
Padec vodnega tlaka kPa 7.00 7.50 19.00 25.00
Vsebnost vode v tuljavi l 0,48 0,85 1.15 1,48
Največji delovni tlak bar 10 10 10 10
Priključek vodovodne cevi palec G1/2 G1/2 G1/2 G1/2
(d) Največji pretok zraka m3/h 160 320 460 580
(d) Najmanjši pretok zraka m3/h 50 150 200 300
Napajanje V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50
Največji delovni tok A 0,12 0,16 0,21 0,24
Največja vhodna moč W 14 23 27 33
(e) Največji hrup dB(A) 39 40 42 42.1
(e) Minimalni hrup dB(A) 19.8 18.3 19.1 21
Dolžina mm 694 894 1094 1294
Višina (brez stopal) mm 580 580 580 580
Globina mm 129 129 129 129
Neto teža kg 16 22 28 34
Bruto teža kg 18 24 30 36



Opomba:

(a) Hlajenje: dovod/izhod vode 7/120; Sobna temperatura DB/VB 27/1900.
(b) Ogrevanje: vstop vode 500 °C, pretok vode kot v načinu hlajenja; Sobna temperatura 200°C.
(c) Ogrevanje: vstop vode 700 °C, izstop 600 °C; Sobna temperatura 200°C.
(d) Pretok zraka, izmerjen s čistim filtrom.
(e) Raven zvočnega tlaka, preizkušena v skladu z EN12102:2008 in IS03745:2012 in certificirana s strani Interteka.
(f) Specifikacije se lahko spremenijo brez predhodnega obvestila. Za dejanske specifikacije enote glejte oznake enot.
